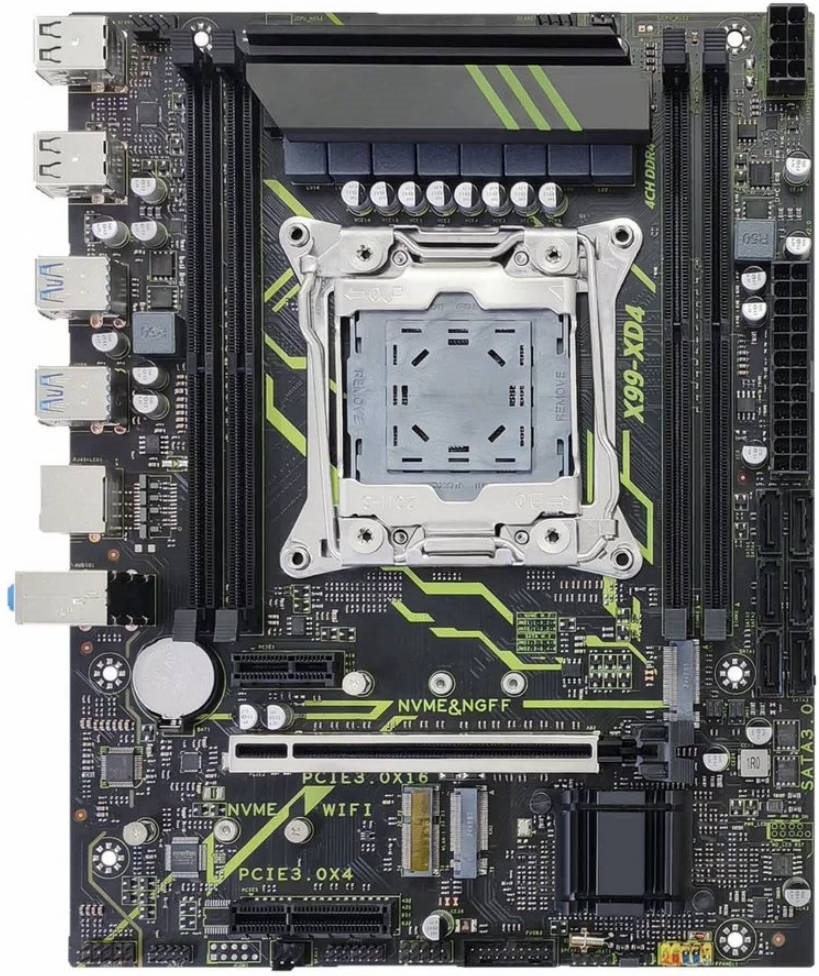

Placa-Mãe Neotec X99JBF-XD4 V2.0

Arquitetura de alta performance reengenheirada para o padrão Neotec JBF.

Chipset C612 Otimizado BIOS Core Neotec v5.11 Suporte Windows 11 Nativo

Clique na imagem para ampliar

Engenharia de Precisão Neotec JBF

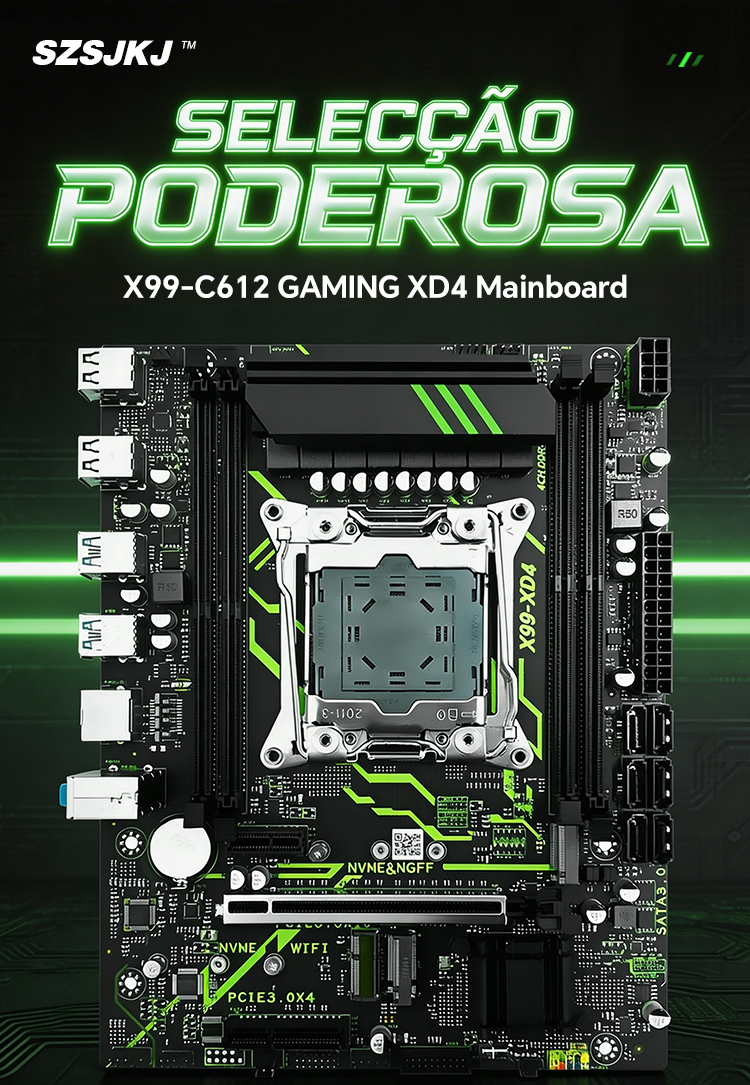

A SZSJKJ X99-XD4 é uma placa-mãe mATX sólida da série de entrada (lançada originalmente como iteração de alta correção). Ao integrar nossa BIOS Premium e otimizar o layout de circuitos com PCB de 6 camadas, transformamos hardware genérico em um ecossistema estável, capaz de extrair a performance máxima de processadores Xeon com suporte a quad-channel e SPS 3.1.

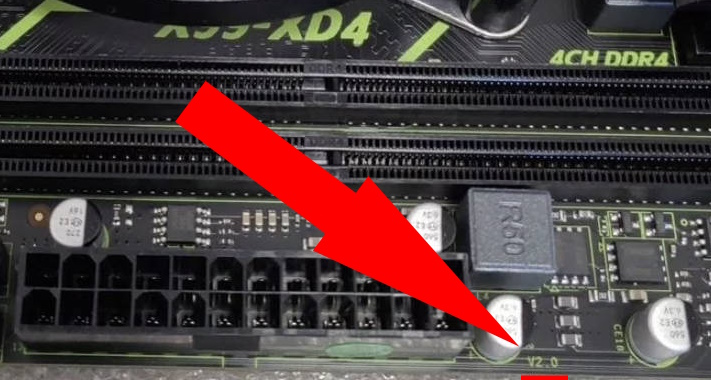

Nota sobre revisões: Cobrimos aqui a segunda revisão (V2.0), marcada ao lado do conector de 24 pinos, trazendo melhorias estruturais notáveis em relação a lotes anteriores.

Detalhe da Revisão V2.0 (Ampliar)

Diferenciais Exclusivos da Nossa BIOS & Recursos

Secure Boot & TPM 2.0

Implementação completa de chaves e suporte nativo LPC (14 pinos) para Windows 11, UEFI CA 2023.

Resizable BAR (Ativo)

Desbloqueio de barramento para performance máxima em GPUs modernas.

Controle de Timings RAM

Ajustes manuais avançados de memória e bifurcação de PCIe direto no setup.

Smart Fan Integrado

Controle de curva de ventoinhas em ambos os conectores PWM de 4 pinos.

Assinatura DMI Oficial

Identificação de sistema personalizada com padrão e ID Neotec.

OC CPU XTU + Timing RAM (XMP2.0)

OC do processador e tempos de memórias XMP2.0 e QUADCHANNEL e suporte a memórias Kingston Fury Originais.

Ver Especificações Técnicas Guia & Atualizações de BIOS

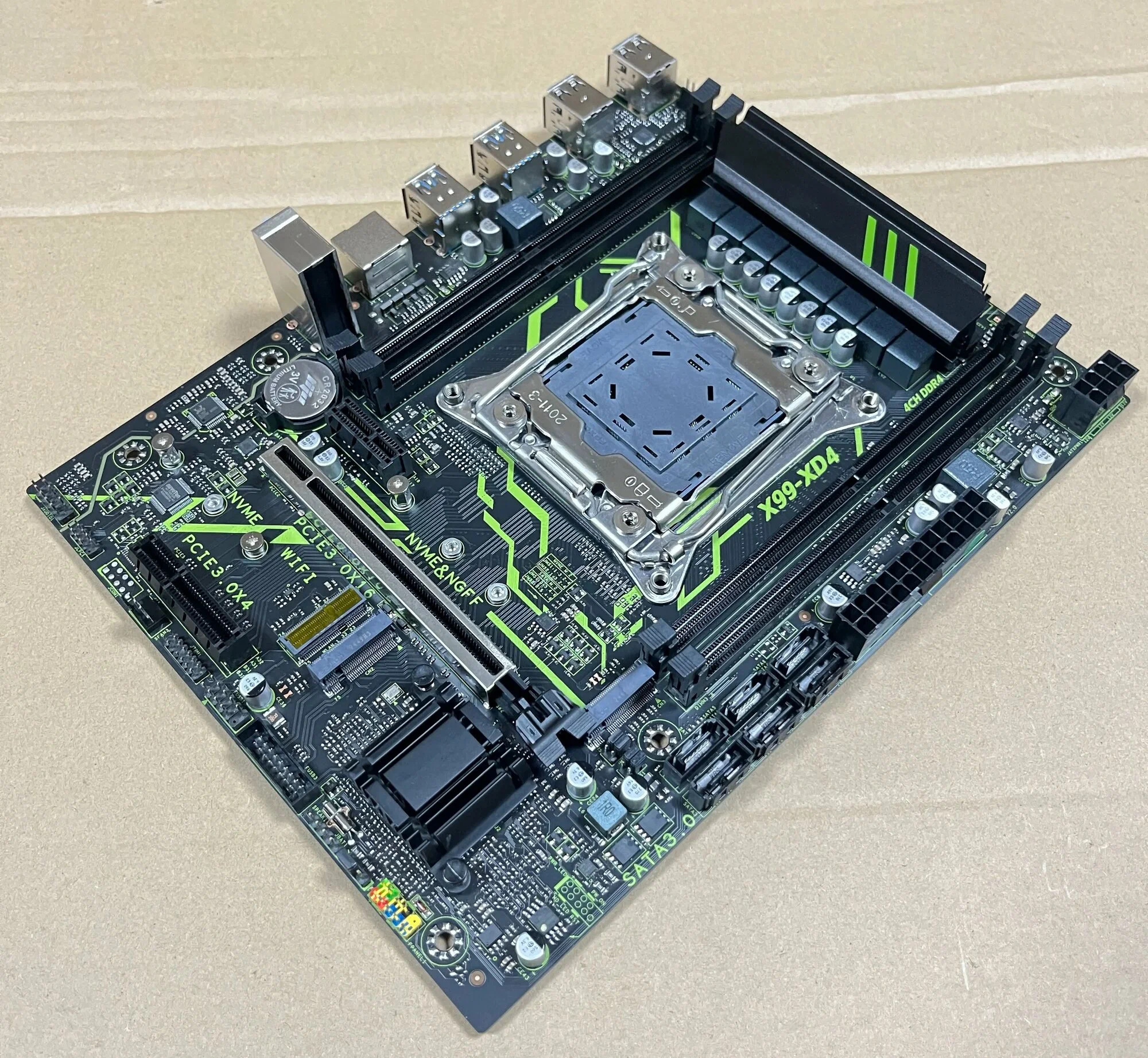

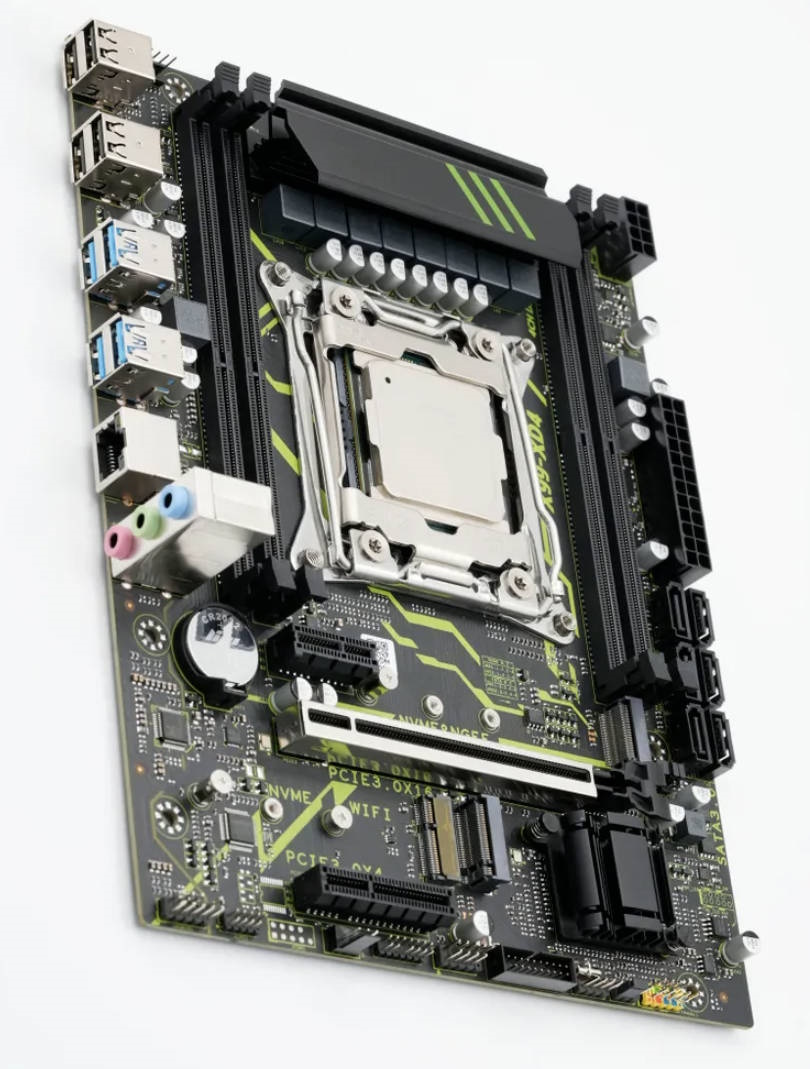

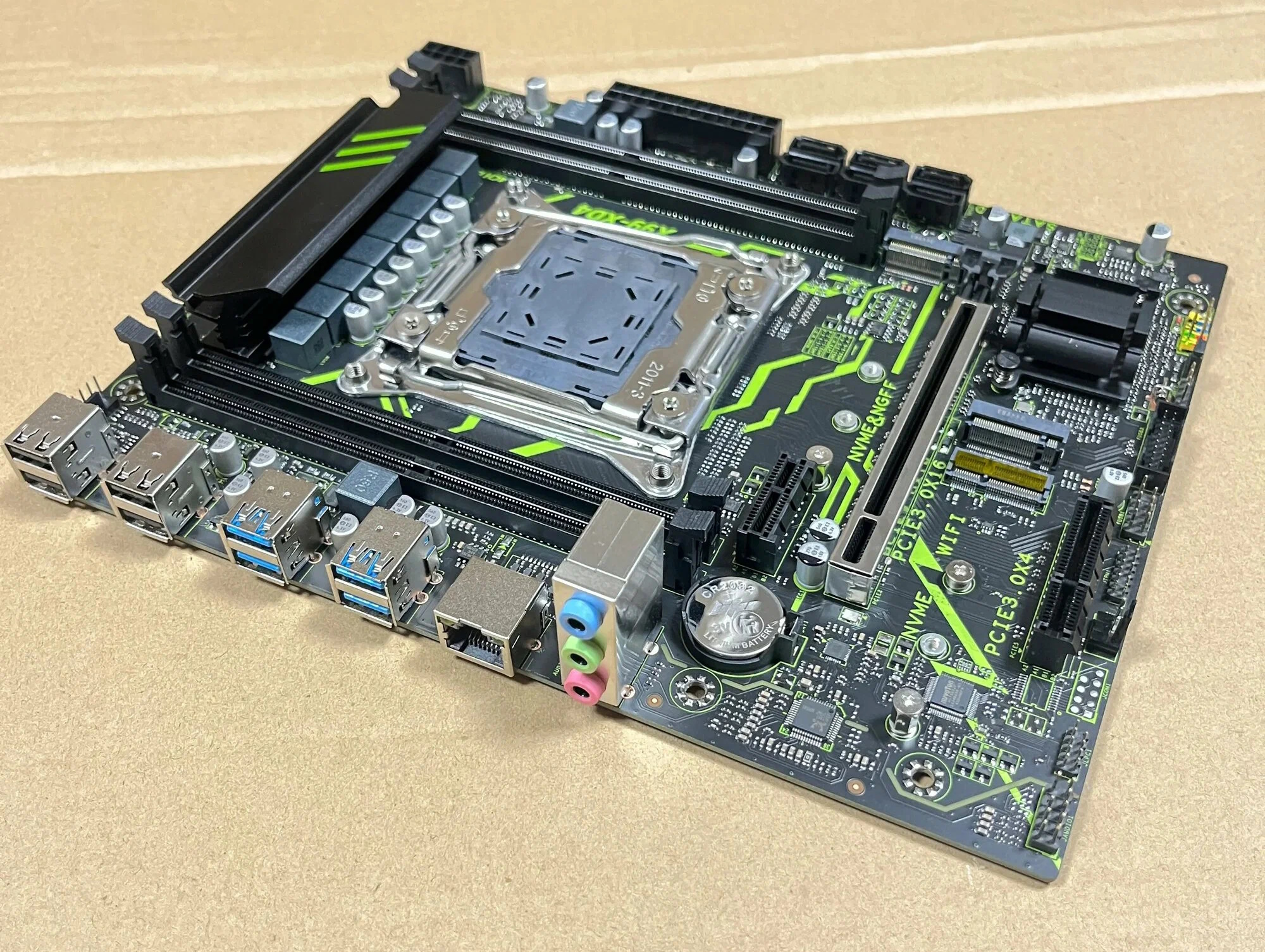

Galeria de Detalhes da Placa

Clique em qualquer miniatura para visualizar a imagem em seu tamanho real através do zoom.

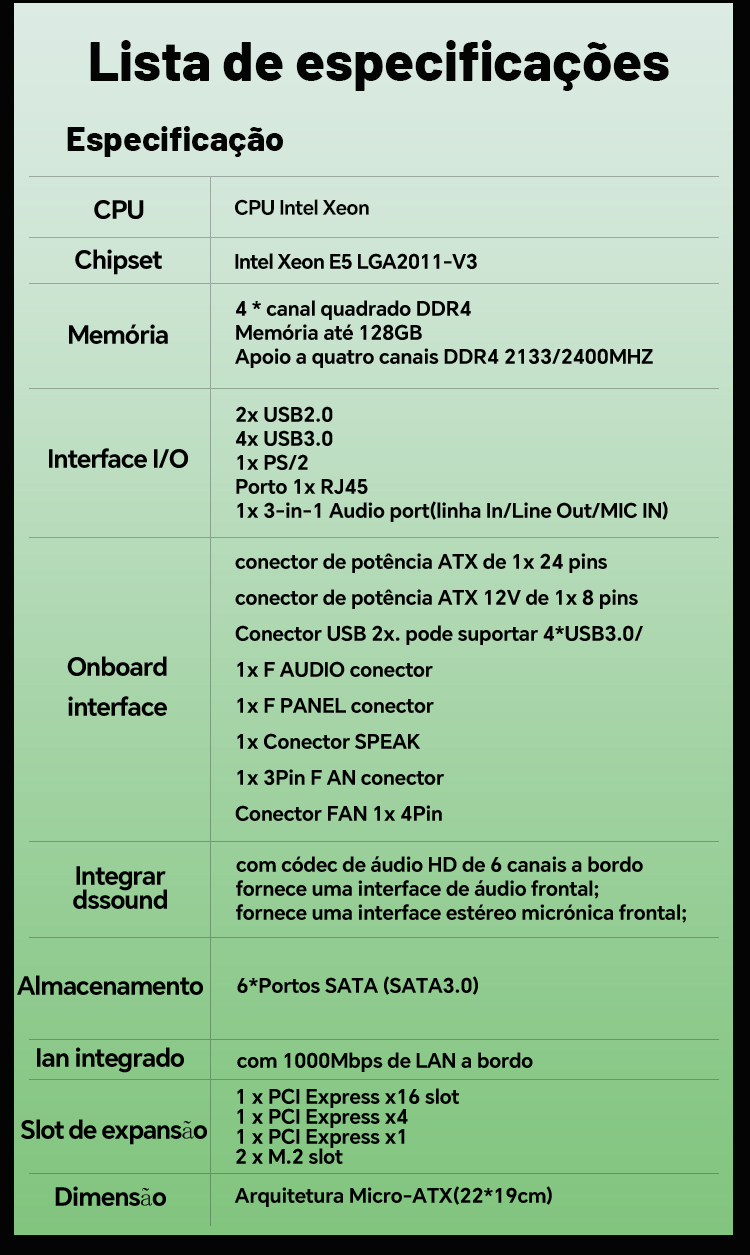

Especificações Técnicas da Série XD4 V2.0

Especificações

Modelo	X99-XD4 V2.0
Soquete	LGA2011-3
Chipset	C612
Processadores compatíveis	Intel Core i7 (séries 5000 e 6000, Haswell-E/Broadwell-E) Intel Xeon E5-1600 v3/v4, E5-2600 v3/v4, E5-4600 v3/v4
Configuração do VRM	4 fases (8 virtuais via duplicadores) Total de MOSFETs: 16 (8 high-side + 8 low-side)
TDP máximo recomendado	até 130 W (processadores v3) até 140 W (processadores v4)

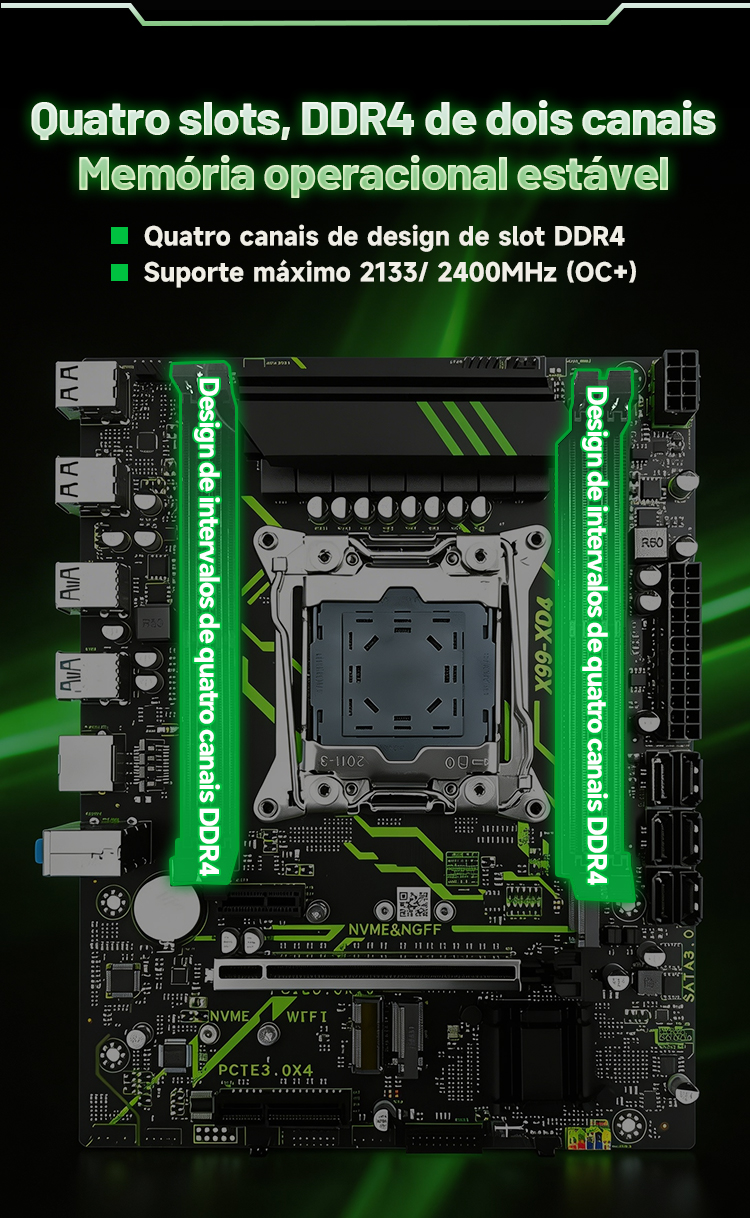

Memória suportada	4 × DDR4 DIMM (quad-channel), com suporte a ECC e não-ECC Capacidade máxima: 128 GB
Suporte ao modo de suspensão	Não
Slots de expansão	1 × PCIe x16 (Gen 3.0) 1 × PCIe x4 (Gen 3.0) 1 × PCIe x1 (Gen 2.0)
Armazenamento	6 × SATA 3.0 1 × M.2 (NVMe, Gen 3.0 x4) 1 × M.2 (NVMe/NGFF, Gen 3.0 x4)
Conectores de ventoinha	1 × cooler da CPU (4 pinos) 1 × ventoinha do gabinete (4 pinos) 1 × ventoinha do gabinete (3 pinos)
Portas PS/2	Nenhuma

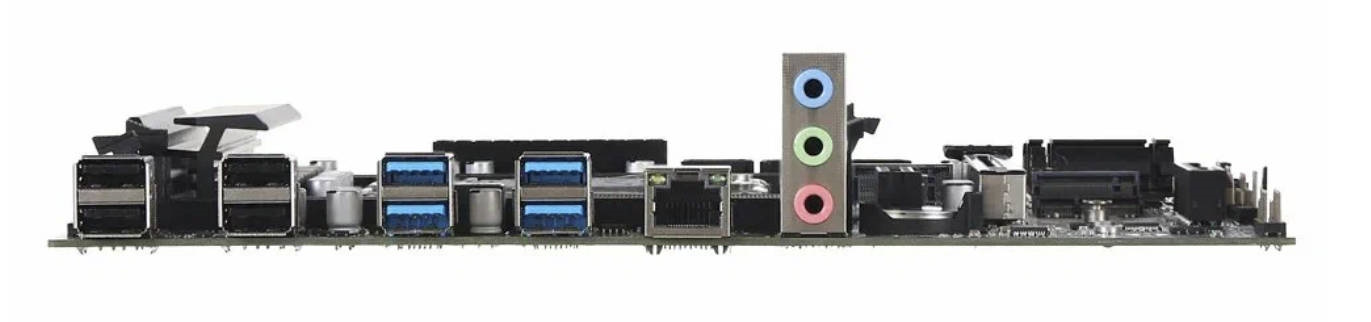

Portas USB 3.0	4 (+ conector interno)
Portas USB 2.0	4 (+ conector interno)
Rede	Gigabit LAN (RTL8111 / RTL8168)
Áudio	5.1 canais (ALC897)
Porta M.2 para Wi-Fi	Sim
Chip da BIOS	W25Q128FV / FM25W128
Conector JLPC1/DEBUG	Sim
Conector TPM 2.0	Sim (LPC de 14 pinos estilo MSI)
Camadas do PCB	6
Formato	mATX, 237 × 185 mm
Preço aproximado	AliExpress: R$400 - R$500

Recursos da BIOS & Configuração

A BIOS de fábrica é baseada no AMI Aptio e, ao contrário da maioria das placas chinesas, inclui praticamente tudo o que você precisa para extrair o máximo do hardware.

De fábrica, você tem controle de timings da RAM, Resizable BAR funcional, bifurcação de PCIe e controle Smart Fan em ambos os conectores de ventoinha de 4 pinos. Naturalmente, também há suporte a TPM 2.0 e Secure Boot.

Nota de Idioma: A interface do Setup da BIOS permanece em inglês (sem tradução PT-BR nativa nesta versão).

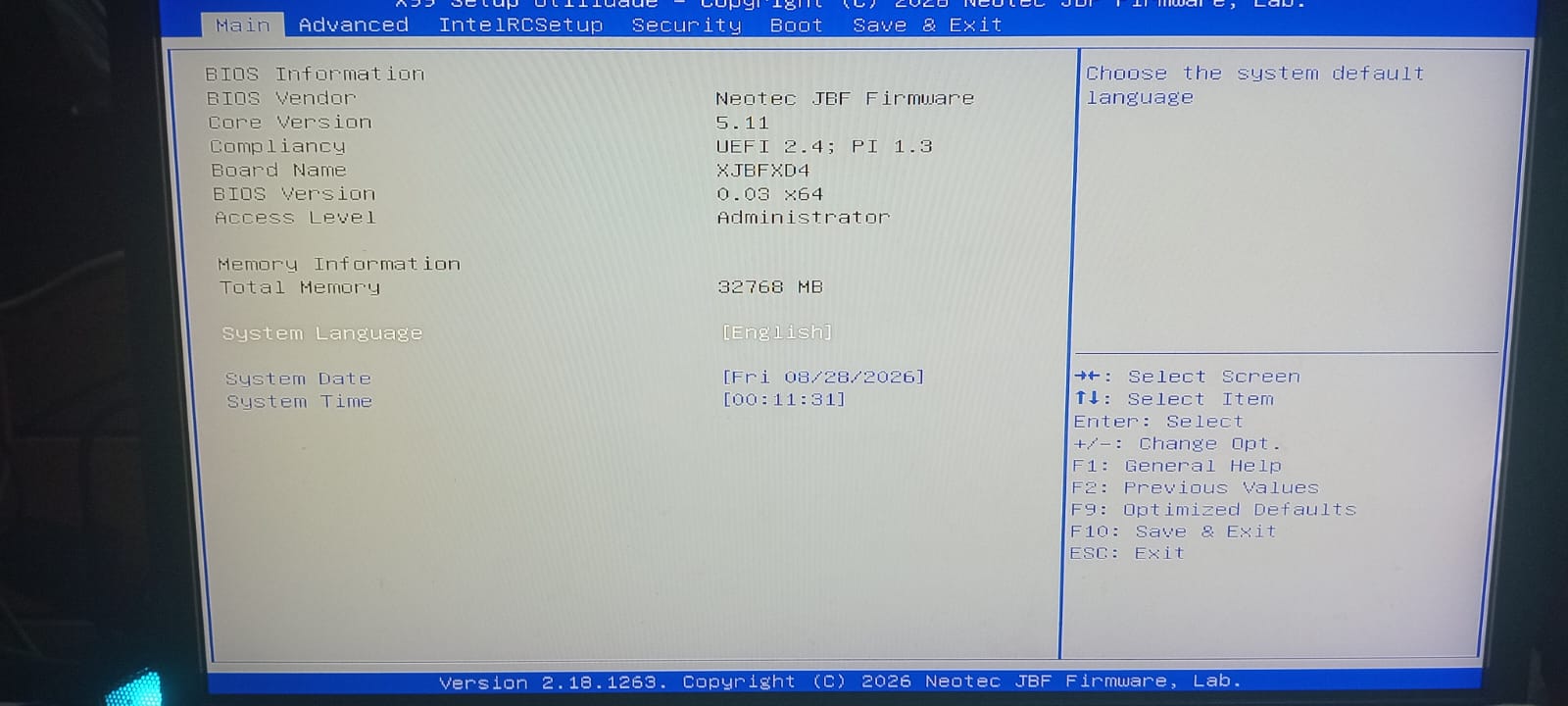

Tela de Setup X99 Setup Utility - Neotec JBF Firmware (Clique para ampliar)

Guia Simples de Atualização da BIOS (Via Windows)

Aviso de Segurança Crítico

Fazer o update da BIOS envolve riscos reais e pode danificar permanentemente sua placa-mãe se houver queda de energia ou arquivo incompatível. Placas com chips FUDAN exigem atenção redobrada. Tenha em mãos um programador CH341A para eventuais recuperações via hardware se necessário.

Passo a Passo para Flasheamento

Baixe o utilitário FPTW (versão 9.1.10 ou superior) compatível.
Abra o Prompt de Comando (CMD) como Administrador.
Copie o arquivo de BIOS correspondente (ex: bios.bin ou bios.rom) para a mesma pasta do executável FPTW.
Navegue até o diretório da ferramenta utilizando o comando cd no prompt.
Realize o backup preventivo do firmware atual executando:
fptw64 -d backup.bin
Grave o novo arquivo de BIOS com o comando:
fptw64 -f bios.bin (Substitua pelo nome exato do seu arquivo).
Após concluir com sucesso, reinicie o sistema, entre na BIOS e carregue os padrões de fábrica (Load Optimized Defaults) ou limpe o CMOS.

Versões de BIOS Disponíveis & Modificações

Versão & Data	Recursos / Modificações	Download
X9XD4 Ver:002 07/05/2025	Stock BIOS (Padrão de fábrica)	Baixar
X9XD4 Ver:002 07/05/2025	Stock Mod (Restore on AC Power + OC via Intel XTU)	Baixar
X9XD4 Ver:002 07/05/2025	Stock Mod + TBU (Undervolt -50 mV aplicado)	Baixar
X9XD4 Ver:003 13/11/2025	Stock BIOS Recente (v003)	Baixar
X9XD4 Ver:003 13/11/2025	Stock Mod v003 (OC via Intel XTU)	Baixar
X9XD4 Ver:003 13/11/2025	Stock Mod v003 + TBU (Undervolt -50 mV)	Baixar
X9XD4 Ver:003 13/08/2026	X99JBF-XD4 + TBU (Restore on AC Power + OC via Intel XTU + Undervolt -50 mV + UEFI CA 2023 Nativos + DMI & Logo Neotec)	Baixar

Perguntas Frequentes sobre a X99-XD4

Verifique a inserção correta das memórias RAM (testando slot por slot, preferencialmente usando ECC ou UDIMM compatíveis em quad-channel), limpe os contatos e confira se a fonte de alimentação está entregando os pinos EPS corretos. O uso de um speaker de diagnóstico conectado ao painel ajuda a identificar códigos sonoros.

Não nativamente. Nesta revisão de arquitetura, o modo de suspensão costuma apresentar instabilidades ou falhar ao retornar. É altamente recomendado utilizar o modo de Hibernação do Windows como alternativa.

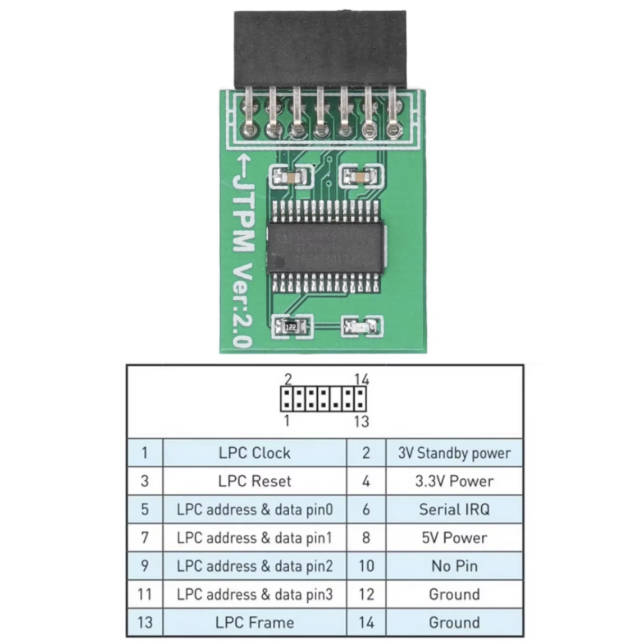

É necessário utilizar um módulo TPM 2.0 LPC de 14 pinos no padrão MSI. Atenção ao instalar caso utilize placas de vídeo muito espessas (3 slots), pois o espaçamento no PCB é reduzido.

Clique para ampliar

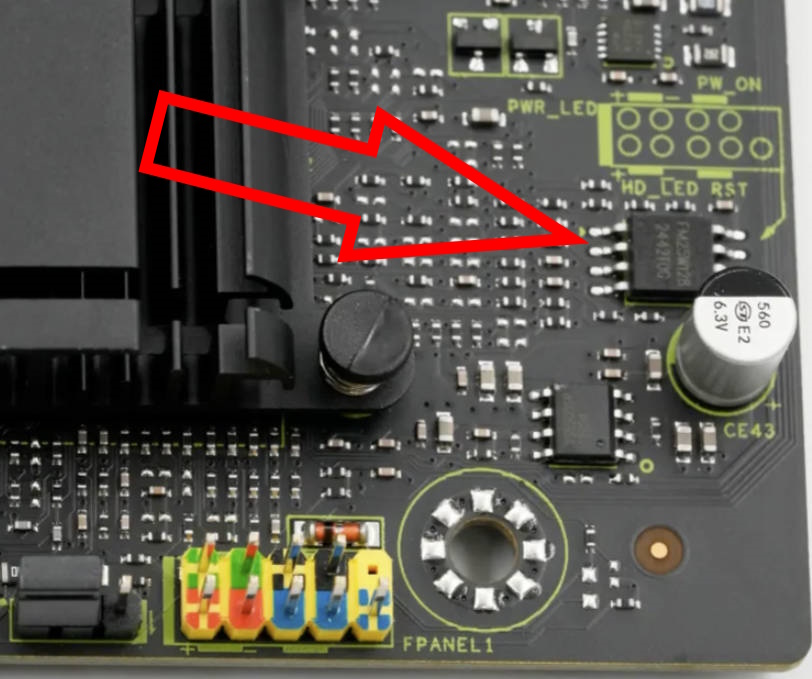

O chip de armazenamento SPI da BIOS fica posicionado logo à direita do dissipador do chipset C612. Frequentemente utiliza chips Winbond ou FUDAN (atente-se a isso caso vá regravar com gravador externo).

Clique para ampliar

Sim, a inicialização sem vídeo (headless) é perfeitamente suportada diretamente pela BIOS de fábrica, ideal para servidores caseiros ou rigs de mineração/processamento.
